醫院手術室凈化系統

總體思路：

1、用空氣過濾的方法有效去除送入潔凈室內空氣的細菌和塵埃；

2、依靠氣流組織有效地稀釋和排除醫護人員的發塵（菌），使室內尤其是關鍵部位達到高度無菌程度；

3、控制好手術部內的壓力梯度，保證不同區域間的合理氣流流向和壓力分布，防止外界污染物的侵入。

4、保持合適的溫濕度，降低人體發菌量及室內細菌繁殖。

5、配置能達到凈化效果、適合醫院要求和符合國家有關規范的先進設備、優質器柜及美觀大方經濟實用的裝飾材料等功能。

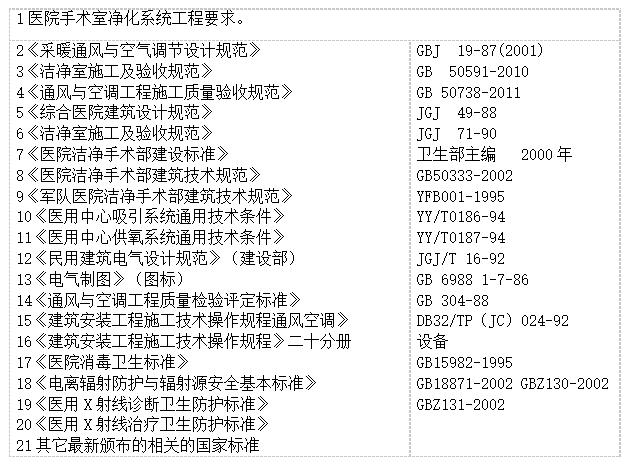

一、 設計依據：

二、 主要設計氣象資料及現場自然條件

1. 當?shù)乜照{(diào)室外計算干球溫度    夏季：25℃ -32℃ 冬季：16℃-22℃

2. 夏季空調室外計算濕球溫度      27.8℃

3. 夏季空氣調節日平均溫度        30.3℃

4. 冬季空調室外計算相對濕度      j＝67%

5. 大氣壓力      夏季：998.9hpa  冬季：1020.6hpa

6. 室內醫務人員發塵量：70×104個/min·人

7. 室內醫務人員發菌量：1000個/min·人

三、 卓邦凈化空調房間設計條件

1、換氣次數:

千級：58次/h；體外循環：20次/h；

萬級：28次/h；

十萬級：18次/h；三十萬級：12次/h；

2、對室外正壓≥15pa；相對走廊正壓＞5Pa

3、新風量的確定：新風量按下述三條中取最大值。

（1）補償室內排風及維持室內正壓的最小新風量（換氣次數大于6次/h）。

（2）百級手術室新風量大于1000m3/h；千級、萬級手術室新風量大于800m3/h，十萬級手術室新風量大于600m3/h。

（3）潔凈手術室≥60m3/h.人，輔助房間≥30m3/h.人。

4、排 風 量：手術室排風量≥200m3/h。

5、照 度 值：手術室350LX以上，潔凈走廊和輔助房間150LX以上。

6、溫    度：手術室22～25℃，潔凈走廊和輔助房間21～27℃。

7、相對濕度：手術室40～60%，潔凈走廊和輔助房間30～60%。

8、主流區風速：≤0.3～0.35m/s。

9、設計噪聲值：手術室≤50dB(A)，潔凈走廊和輔助房間≤52dB(A)。

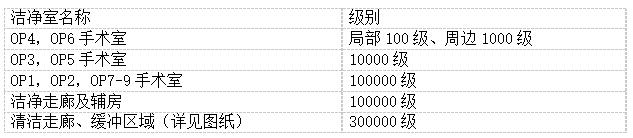

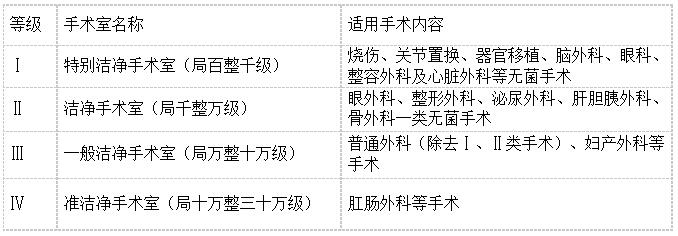

10、潔凈手術室的設置如下表

空氣潔凈度等級表

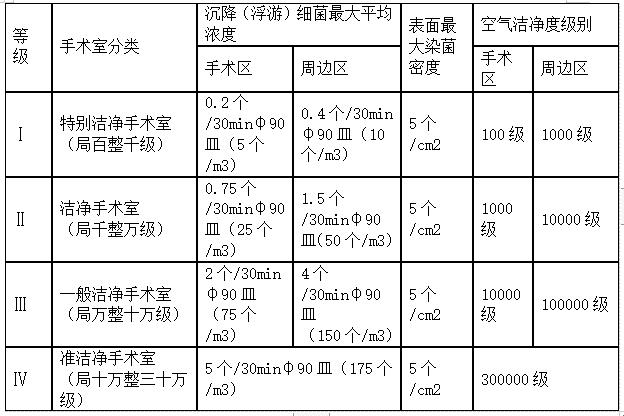

11、潔凈手術部用房的空氣潔凈度和細菌濃度（見下表）

細菌濃度表

四、 凈化空調系統及送回風形式

1、凈化原理：

室外新風經新風機組初步處理后，進入凈化循環空調機組，與室內回風混合；混合空氣通過表冷器進行加熱（或冷卻）、加濕、中效過濾器過濾后由送風機送出，進入靜壓箱；進入靜壓箱內的潔凈空氣經高效過濾器過濾，通過均流層均勻送入手術室；手術室下部裝有阻尼回風口，回風經過阻尼回風口由回風管道送入機組與室外新風混合；在負壓運行時部分回風由排風機組排出。依次循環，實行室內空氣凈化。手術結束，啟動排氣系統更換室內空氣，同時可開啟消毒，對室內進行消毒。在送回風管道上裝有消聲器，使?jié)崈羰业脑肼曋颠_(dá)到設計要求。

2、氣流組織：

百級手術室采用垂直單向流。即氣流從頂部高效靜壓箱均勻送出并以活塞推進式送到手術平臺，然后以垂直平行流形式向四周擴散稀釋并帶走室內污染空氣，最后由下部回風口排出手術室。

千級、萬級手術室氣流從頂部高效靜壓箱送出，以亂流形式稀釋室內污染空氣，最后由下部回風口排出手術室。

十萬級手術室、潔凈輔房、潔凈走廊采用亂流潔凈形式，氣流從頂部高效送風口送出，稀釋室內污染空氣，最后由上部（或下部）回風口排出，本方案十萬級手術室采用下部回風方式。

各手術室均采用大面積集中送風天花（I級為2.6×2.4m，II級為2.6×1.8m，III級為2.6×1.4m）送風天花中布置高效過濾器，并平行于裝飾層滿布，滿布率不小于0.80，每臺過濾器送風量不大于額定風量的80%，裝飾層與高效過濾器間有均流層，保證天花送風均勻，高效過濾器與風管入口有靜壓箱保證通過過濾器的氣流均勻。

潔凈手術室的回風口高度均在200-400mm之間，其下沿離地面不低于0.1m，回風口氣流速度在1.6m/s以下。

五、 設備、部件的選型說明及有關樣本：

1、電解鋼板結構手術室說明：

設計和安裝的優質電解鋼板手術室包括殼體結構和體內裝璜兩大部分。

1）殼體結構包括：

A. 手術室承重架結構。采用方鋼型材（主龍骨為40mm×60mm方管，副龍骨為30mm×50mm）圍繞在手術室的外圍，與鋼架連接的基層板采用6mm“防火、防水、防撞”的硅酸鈣板。

B. 手術室墻身板和頂部天花板。采用優質電解鋼板（產地為上海寶鋼，δ=1.5mm）,鋼板表面刮金屬防裂抗菌膩子，再用真空噴塑化樹脂防塵防菌漆，顏色可由院方選擇，使整個手術室與房屋結構渾然一體。

2）手術室內部裝璜部分：

A. 選用優質抗菌膩子充實每塊優質電解鋼板之間的微縫，并經精工打磨光滑，鋼板表面刮金屬防裂抗菌膩子，再用真空噴塑化樹脂防塵放菌漆，從而使手術室內壁形成一個光滑無縫的密封內殼，各個角部連接實現斜面過渡（八角結構）。

B. 所有優質電解鋼板和龍骨框架材料都設接地線，確保安全。

2、彩鋼板結構輔房說明：

設計和安裝的優質夾芯彩鋼板輔房包括殼體結構和體內裝璜兩大部分。

1）殼體結構包括：

A. 輔房承重架結構。采用鋁合金材料連接.

B. 輔房墻身板和頂部天花板。墻板頂板均采用50系列優質玻鎂中空彩鋼板，尺寸可現場測量，工廠預定成型；可實現工地現場的快速安裝。優質夾芯彩鋼板兩邊為鋼板，中間板為石膏中空加玻鎂,抗氧指數＞32，可實現防火、保溫、隔音、抗撞的效果；單層鋼板厚度≥0.5mm。

2）輔房內部裝璜部分：

A. 選用優質道康寧玻璃膠充實每塊優質夾芯彩鋼板之間的微縫，從而使輔房內壁形成一個光滑無縫的密封內殼，各個角部連接實現小圓弧光滑過渡，圓角半徑大于等于50mm。

3、手術室選用PVC橡塑醫用潔凈地板：

性能特點：

a.防靜電、防滑、抗菌、耐磨防火、耐化學腐蝕，便于清潔和保養;

b.卷材厚度不小于2.0mm；

c.鋪設PVC卷材前地面做自留平兩道，地面平整；

d.所鋪設的卷材與墻體成圓弧狀，半徑不小于50mm；

e.所有接縫均為焊接

f.多種顏色及圖案可自由選擇。

4、輔房選用PVC醫用潔凈地板：

性能特點：

a.防靜電、防滑、抗菌、耐磨防火、耐化學腐蝕，便于清潔和保養;

b.卷材厚度不小于2.0mm；

c.鋪設PVC卷材前地面做自留平兩道，地面平整；

d.所鋪設的卷材與墻體成圓弧狀，半徑不小于50mm；

e.所有接縫均為焊接

f.多種顏色及圖案可自由選擇。

5、污物走道及污物清洗間選用環氧自留坪地板：

性能特點：整體無縫、平整亮麗、可達鏡面效果、經濟實惠、易清潔便于維護、堅韌、耐磨、耐腐蝕、附著力強、耐沖擊、施工快

6、自動感應氣密門：

質量指標為合格產品。品牌為寧玻美必盛。

性能特點：

①自動門四周裝有專用橡膠密封條，可有效保證門的氣密特性。

②傳動梁為鋁合金型材，特有的V型軌道和圓弧凹槽設計，滿足關閉時的密閉要求。整體結構合理、可靠，壽命達100萬次以上。

③門體設計采用大平面不銹鋼板材，能滿足醫院對周邊環境的配套要求，門體運行平穩，手動推拉力小于40牛頓。

④專用控制器和感應開關性能優越，開、關操作簡單。

⑤控制模式采用進口微電腦控制，具有多種安全運行模式，可加設連鎖的消防系統，門上方設“手術中”燈，門身并且設有600*300mm觀察窗。

7、輔房采用手工板專用門：

質量指標為合格產品。品牌為蚌埠瑞風。

性能特點：1．由于減少對地的摩擦，門的開關省力

 2.氣密性好，噪音小，安裝方便

8、卓邦風冷凈化恒溫恒濕機組：

性能特點：

機組具有混合段、初效過濾段、蒸發段、加濕段、加熱段、臭氧滅菌段、高效/中高效過濾段、風機段和出風段等功能段。

1、初效過濾器把大部分微塵收集，減少對中效過濾器的污染，保證制冷制熱的效率及增長中效過濾器的使用壽命，此過濾網可選用一次性或再生使用性兩種產品。

2、中高效過濾器可把空氣中的微粒隔斷，以延長高效過濾器的使用壽命及保持空氣的潔凈度，可防止機組及下方風管受到污染入積塵。

3、不銹鋼托水盤裝在表冷器底部，與表冷器絕對分離，并裝有防風擋板，防止空氣在表冷器旁路通過。下水管可讓冷凝水自由排出，而水隔氣的深度保證達到該機組的最大負壓的兩倍，并加上專利的無水式自動氣密封裝置。

5、加濕器采用電極加濕器，保持手術室的相對濕度在45～60%。

6、風機段風扇外殼采用冷軋鋼板，并磷化處理，前傾葉輪采用鍍鋅鋼板，后傾葉和機翼型葉輪都經磷化處理，并與軸牢牢固定，所有葉輪都經過平衡測試，滿足ISO1940/41標準6.3級的要求；把風機和電動機裝配在一個公共的底座上，并采用彈簧減震器進行隔震，出風口出用一個軟接頭與箱體聯接，使機組的運動部件與箱體隔離，避免震動傳遞。電動機安裝在導軌上，可調節皮帶傳動松緊。電動機的防火等級為IP44，絕緣等級為B級。　

7、消毒滅菌

機組內設置臭氧滅菌裝置，在不開展手術的情況下，可開啟對房間內進行消毒滅菌。

8、隔離效能

機組框架的三大主要構件材料均采用1.5mm厚的鍍鋅鋼板，保證箱體的強度和結構的完整。

面板為雙層結構，外面板是經磷化處理的冷軋鋼板，內層保護板為不銹鋼板，中間夾有保溫層。

面板保溫采用25mm厚，密度為40Kg/m3的聚氨脂發泡材料，傳熱系數為0.019W/mK，并具有防潮避震，保持清潔的功效。

底板保溫采用硬質發泡聚乙烯，避免維護保養時損傷箱體的內部結構。

框架保溫采用PVC/NBR橡塑海綿，傳熱系數小且彈性大，氧指數大于32，從而確保機組的保溫性和密封性。



---
